Advanced Computer Interface III

ST-001-F3S ST-001-F3U

Anleitung Anleitung

• Ultra-Schnelles Computer Interface
• Übertragungsgeschwindigkeit zwischen Interface und Computer mit bis zu 230400 Baud.
• Als Serielles oder USB Interface lieferbar
• Größe: 113 x 59 x 35 mm

---

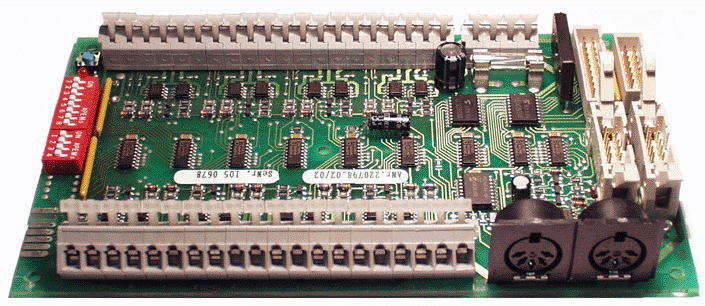

8-fach Weichenmodul (Spule)	ST-002-F	Anschluss

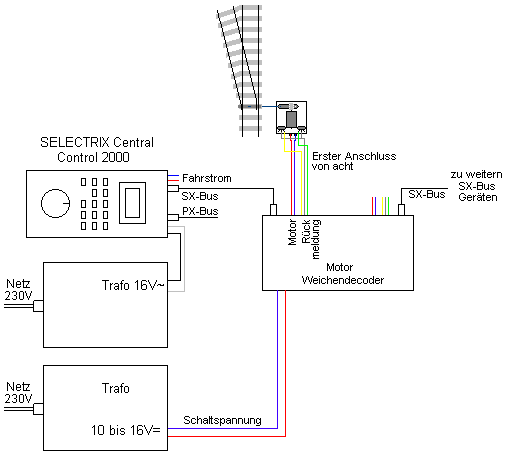

8-fach Weichenmodul (Motor)	ST-002-MF	Anschluss

• Modul zum Ansteuern von 8 Weichen mit Doppelspulen- oder Motorantrieb.
• Zeitlich begrenzter Impuls, um ein Durchbrennen der Spulen zu vermeiden.
• Echte Weichenstellungsrückmeldung bei Weichen mit Endabschaltern oder mit separaten Schaltern (PECO).
• Alle SELECTRIX Adressen einstellbar.
• Die Weichenstellungsrückmeldung erfolgt auf der eingestellten Adresse plus 1 (abschaltbar)
• Für den Schaltstrom der Weichen ist ein externer Trafo erforderlich
• Adressen und Schaltzeit können über Schalter oder elektrisch über den SELECTRIX Bus programmiert werden.
• Größe: 170 x 100 x 35mm

---

Servo-Modul

ST-005-F

Anleitung

Ein Modellbauservo ist der ideale preiswerte Antrieb für die Modellbahn. Überall auf der Modellanlage wo sich stationär etwas bewegen soll, eignen sich Servos hervorragend. Ein Servo selbst ist ein kleiner Getriebemotor, der über Stellimpulse aus dem Servo-Modul an eine bestimmte Position gefahren werden kann. So können mit Servos z.B. Weichen, Flügelsignale, stationäre Entkuppler, Wasserkräne, Lokschuppentore usw. bewegt werden. Das Servo-Modul dient dabei zur Ansteuerung der Servos. Gegenüber herkömmlichen Weichenmotoren sind Servos preiswerter, einfacher einzubauen, einfacher und präziser einzustellen und leiser.

• Modul zur Ansteuerung von bis zu 8 Servoantrieben
• Stellweg und Stellgeschwindigkeit ist für jedes Servo individuell einstellbar
• Jedes Servo kann einzeln über den SELECTRIX Bus gestellt werden
• Jedes Servo kann über an das Servo-Modul anschließbare Taster gestellt werden
• Das Servo-Modul kann im SELECTRIX System oder analog betrieben werden
• Inklusive Programmier/Justage-Software

Zusätzlich erhalten Sie von uns: Servos, Herzstückpolarisation, Stromversorgung, Verlängerungskabel usw.

---

Drehscheiben-Antrieb

ST-006-F

Anleitung

Endlich ist er da - der hochpräzise, zuverlässige Drehscheibenantrieb! Zur Zeit lieferbar für Fleischmann N und H0 Drehscheiben (kann aber problemlos in Drehscheiben beliebig anderer Hersteller eingebaut werden!)

• Antriebesteller aus Aluminium
• 4mm Antriebswelle - doppelt kugelgelagert
• 1,8 Grad Schrittmotor
• Positioniergenauigkeit 0,009375 Grad = 38400 Schritte für 360 Grad!
• Metallschnecke und Kunststoffzahnrad für leisen Lauf
• Intelligentes Ansteuermodul
• Ansteuerung über SELECTRIX, Taster auf Steuermodul und externe Steuerplatine
• Inklusive Programmier/Justage-Software

---

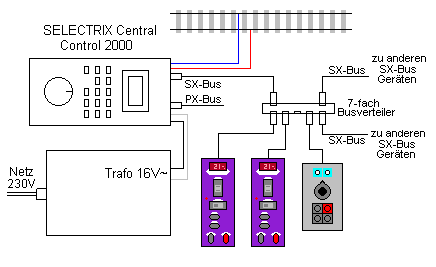

7-facher SX-Busverteiler

ST-010-B

Anschluss

• Zum Anstecken von bis zu 7 SELECTRIX Geräten (Fahrregler, Besetztmelder, usw.) an den SELECTRIX Bus.

---

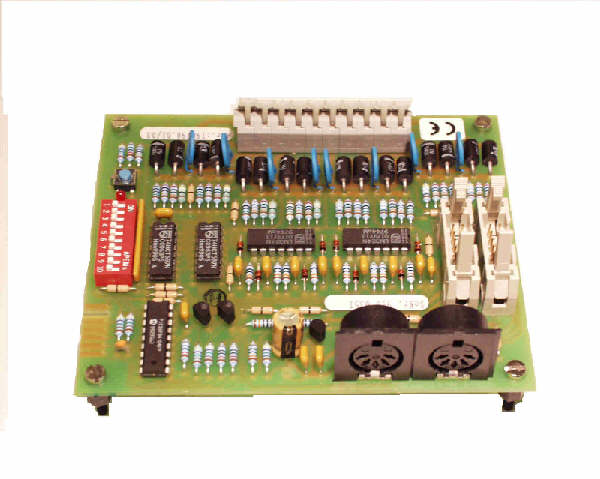

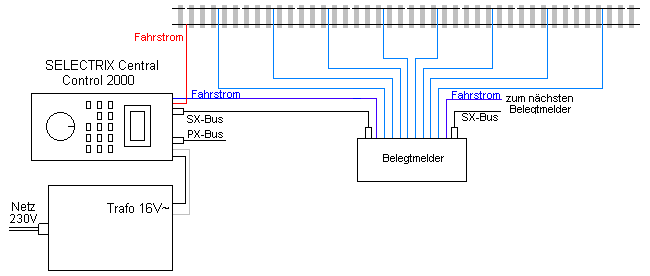

8-fach Belegtmelder ohne PTC's (	ST-008-IO	Anschluss
8-fach Belegtmelder-PTC's für N	ST-008-IN	Anschluss
8-fach Belegtmelder-PTC's für H0	ST-008-IH	Anschluss

• Intelligenter Belegtmelder
• Zum Melden des Belegtzustandes von 8 Blockstrecken in das SELECTRIX System
• Zusätzliche Lokdecoder-Nummer-Rückmeldung bei DHL Decodern
• Zusätzliche Rückmeldung wierum die Lok auf dem Gleis steht bei DHL Decodern
• Ausgänge sind durch PTC's abgesichert (Überlast/Kurzschlussschutz - nur bei IN & IH)
• Einstellungen (Adresse usw.) können über Schalter oder über den SELECTRIX Bus programmiert werden.
• Größe: 120 x 100 x 35mm

---

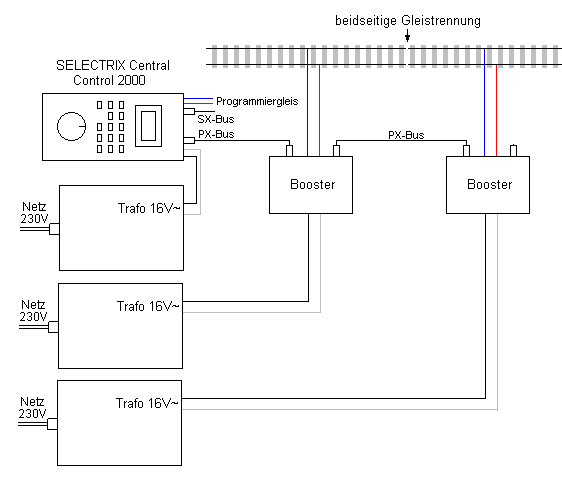

3-Amp. Booster

ST-014-F

Anschluss

• Liefert für mehr Loks Energie aufs Gleis
• LED Anzeige für Leistungsabgabe
• Benötigt externe Stromversorgung


---

6-Amp. Booster

ST-015-F

Anschluss

• Liefert für mehr Loks Energie aufs Gleis
• LED Anzeige für Leistungsabgabe
• Temperaturüberwachung und Abschaltung bei Übertemperatur
• Benötigt externe Stromversorgung


---

Multi-IO Basismodul

ST-016-F

Anleitung

• Das universelle Ein-/Ausgabemodul für SELECTRIX
• Verfügt über 3  10-polige Anschlussleisten
• Jede der 3 Anschlussleisten besitzt 8 Ein- oder Ausgänge = 24 Ein- oder Ausgänge
• Jede der 3 Anschlussleisten ist als Eingang oder Ausgang programmierbar
• Bei Eingang zum Anschluss von Tastern oder Schaltern z.B. eines Stellwerkes
• Bei Ausgang zum Anschluss von LED's (Signale, 20mA pro Ausgang)
• Das Basismodul kann mit bis zu 10 Erweiterungsmodule auf insgesamt 160 Ein- und/oder Ausgänge erweitert werden
• Jedes Erweiterungsmodul besitzt entweder 16 Ein- oder 16 Ausgänge
• Die Ausgangs- und Eingangserweiterungsmodule können beliebig gemischt angeschlossen werden
• Zum: Beleuchtung ein-/ausschalten, Lichtsignale stellen, Ampel stellen, Anschluss von Tastern/Schaltern usw.
• Größe: 113 x 59 x 35mm

---

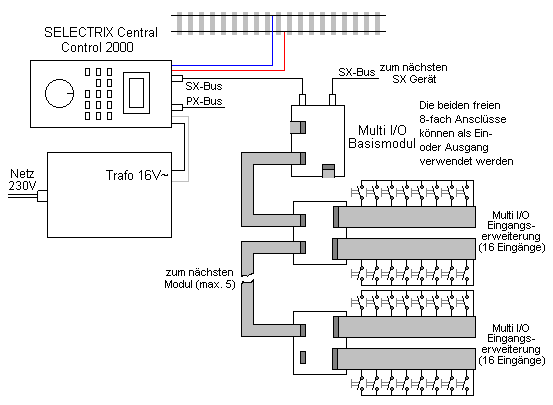

Multi-IO Eingangserweiterung

ST-017-F

Anleitung

• Erweitert ein Basismodul um 16 Eingänge
• Maximal 10 Eingangserweiterungen können pro Basismodul angeschlossen werden
• Bei 10 Eingangserweiterungen ergeben sich 160 Eingänge
• Ideal die Tasten/Schalter eines Stellpults ins SELECTRIX System zu bekommen
• Größe: 62 x 64 x 35mm

---

Multi-IO Ausgangserweiterung

ST-019-F

Anleitung

• Erweitert ein Basismodul um 16 Ausgänge
• Pro Ausgang wird der Strom auf bis zu 1000mA (kurzzeitig) verstärkt
• Hiermit können auch Signale mit Spulenantrieben geschaltet werden
• Maximal 10 Ausgangserweiterungen können pro Basismodul angeschlossen werden
• Bei 10 Ausgangsserweiterungen ergeben sich 160 Ausgänge
• Zum: Beleuchtung ein-/ausschalten (mit Einschaltflackern), Licht- und Flügelsignale stellen, Ampeln stellen, Blinklicht, Flackern, Lauflicht usw.
• Größe: 62 x 64 x 35mm

---

Multi-IO Ausgangserweiterung mit Überblendung für Lichtsignale

ST-019-FS

Anleitung

• Erweitert das Basismodul um 16 Ausgänge
• Pro Ausgang wird der Strom auf bis zu 1000mA (kurzzeitig) verstärkt
• Diese Sonderversion ist speziell zum Ansteuern von Lichtsignalen mit Überblenden entwickelt worden
• Maximal 10 Ausgangserweiterungen können pro Basismodul angeschlossen werden
• Bei 10 Ausgangsserweiterungen ergeben sich 160 Ausgänge
• Zum: Beleuchtung ein-/ausschalten, Lichtsignale mit Überblenden stellen.
• Größe: 62 x 64 x 35mm

---

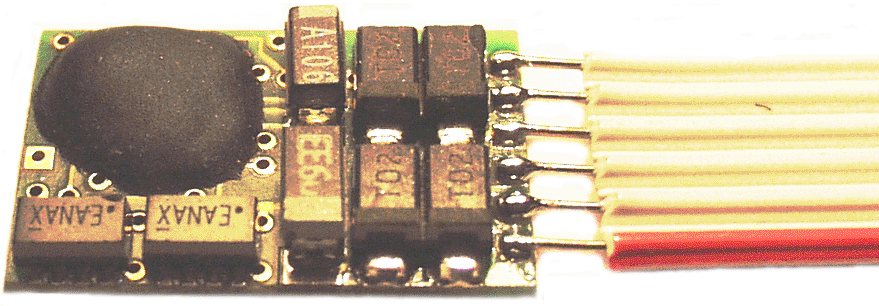

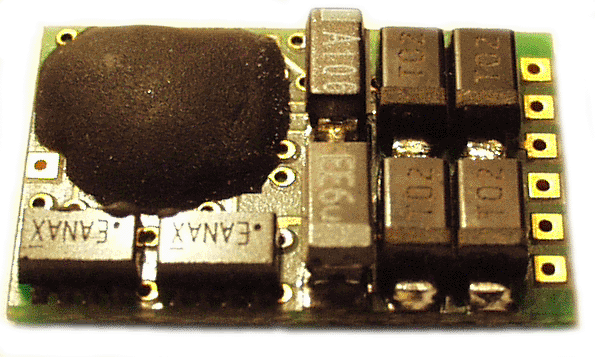

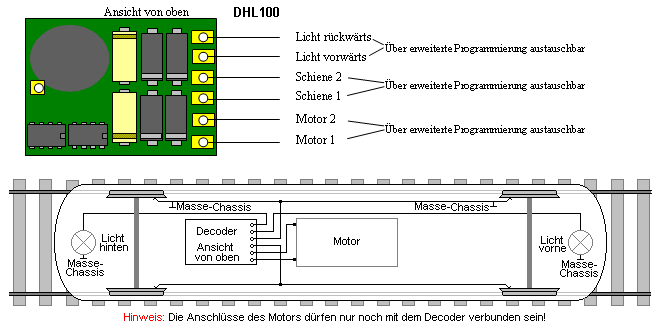

DHL050/100/210 Lokdecoder

DHL100 / DHL101

Anschluss

• SELECTRIX-kompatibler Lok-Decoder
• 31 (intern 127) Fahrstufen
• 3 Schaltausgänge (2 x 300mA, 1 x 20mA)
• Ausgänge kurzschlussfest (bis auf 1 x 20mA)
• Motorleistung bis 800mA!
• Programmierbar auf:
• - 111 Adressen
• - 7 Höchstgeschwindigkeitsstufen
• - 7 Anfahr-/Abbremsstufen
• - 16 Impulsbreiten
• - Analogbetrieb
• - Vertauschen der Anschlüsse für Motor, Licht und Schiene
• - Abgabe der Decodernummer während des Betriebes

weitere Information zu den DHL Lokdecodern

---

Central-Control 2000 Update SX2

ST-170-F

Beschreibung

• Erweitert die original SELECTRIX Central-Control 2000 auf das SELECTRIX 2 System
• Nach Update sind die Funktionen der TRIX Gleisbox vorhanden
• Steuerung von gleichzeitig 99 Lokomotiven im SX1 Format
• Steuerung von bis zu 16 Lokomotiven im SX2 Format (bis 9999 Adressen)
• Steuerung von bis zu 16 Lokomotiven im DCC Format
• Programmierung von SX1, SX2 und DCC Lokdecodern (über extenre Geräte)

---

Control-Handy Update SX2

ST-171-F

Beschreibung

• Erweitert das original SELECTRIX Control-Handy auf das SELECTRIX 2 System
• Nach Update sind die Funktionen ähnlich der TRIX Mobile-Station vorhanden
• Steuerung von Lokomotiven im SX1 Format (112 Adressen)
• Steuerung von Lokomotiven im SX2 Format (9999 Adressen)
• Steuerung von Lokomotiven im DCC Format (9999 Adressen)
• Programmierung von SX1, SX2 und DCC Lokdecodern
• Voraussetzung: Central Control 2000 mit Update oder TRIX Gleisbox

---

Lok-Control 2000 Update SX2

ST-172-F

Beschreibung

• Erweitert das original SELECTRIX Lok-Control auf das SELECTRIX 2 System
• Nach Update sind die Funktionen ähnlich der TRIX Mobile-Station vorhanden
• Steuerung von Lokomotiven im SX1 Format (112 Adressen)
• Steuerung von Lokomotiven im SX2 Format (9999 Adressen)
• Steuerung von Lokomotiven im DCC Format (9999 Adressen)
• Programmierung von SX1, SX2 und DCC Lokdecodern
• Voraussetzung: Central Control 2000 mit Update oder TRIX Gleisbox
