Bezeichnung
System Maße
Motorstrom
Lichtstrom
Zusatzf. Strom
Anschlüsse
Lieferbar
Micro-DHL050 SELECTRIX 13,2 x 6,8 x 2 mm
500 mA
100 mA
  6 Litzen
auf Anfrage
Einbau
Micro-DHL055 LED SELECTRIX 13,2 x 6,8 x 2 mm
500 mA
20 mA
  6 Litzen
auf Anfrage
Einbau
DHL100 SELECTRIX 14 x 9 x 2,7 mm
1000 mA
300 mA
20 mA
6 Lötpunkte
JA
Einbau
DHL100+ SELECTRIX 14 x 9 x 2,7 mm
1000 mA
300 mA
20 mA
6 Litzen
JA
Einbau
DHL101 SELECTRIX 14 x 9 x 2,8 mm
1000 mA
300 mA
20 mA
6-pol. Kabel
JA
Einbau
DHL150 + DCC 14 x 9 x 4,4 mm
1000 mA
300 mA
20 mA
6 Lötpunkte
JA

DHL151 + DCC 14 x 9 x 4,4 mm
1000 mA
300 mA
20 mA
6 Lötpunkte
JA

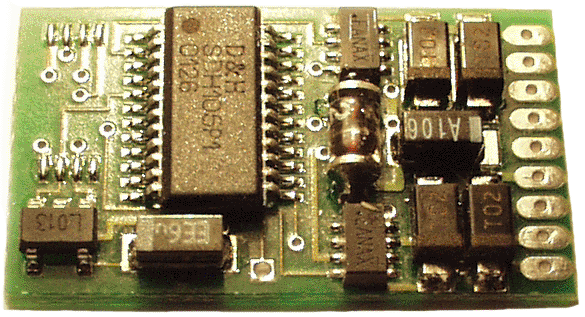

DHL210 SELECTRIX 25 x 12,7 x 3,3 mm
2000 mA
300 mA
100 mA
9 Lötpunkte
JA

DHL212 SELECTRIX 25 x 12,7 x 3,3 mm
2000 mA
300 mA
100 mA
8-pol Stecker
JA

DHL250 + DCC 24 x 15 x 3,3 mm
2000 mA
500 mA
100 mA
9 Lötpunkte
JA

DHL252 + DCC 24 x 15 x 3,3 mm
2000 mA
500 mA
100 mA
8-pol Stecker
JA


Übersicht D&H Lokdecoder für SELECTRIX®

Die besonderen Vorzüge der D&H Lokdecoder sind:

Super-Soft-Drive (SSD)®: Dadurch besonders weiches Regel-/Fahrverhalten
Motorregelung durch Soll-Ist-Wert Vergleich
Besonders ruhiger Lauf durch überlagerte Pulsbreitenmodulation
Mehrere verschiedene Regelvarianten zur optimalen Motoranpassung
Intern 127 Fahrstufen
Blockstreckenbetrieb mit einfachen Dioden möglich
Kurzschlußsicherung der Motorausgänge
Überlastungssicherung der Lichtausgänge

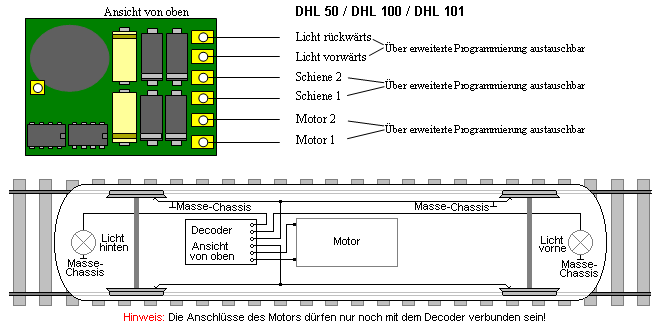

Elektronische Vertauschbarkeit der Motor-, Licht- und Gleisanschlüße
Ausgabe der Decodernummer zur Lokerkennung während der Fahrt
Einsetzbar für SELECTRIX, analogen Gleichstrombetrieb und evtl. anderes System



Die Lokdecoder sind wie folgt programmierbar:

Decoder (Fahrzeug) Adresse 01 - 111
Höchstgeschwindigkeit 0 bis 7 (0=Gleichstrom)
Anfahr-/Bremsverzögerung 1 bis 7
Motorimpulsbreite (Impulsdauer) 1 bis 4
Dioden-Signal-Halteabschnitt 1-/ 2-teilig
Vertauschen der Anschlüsse 0 bis 7
Wirksamkeit des Dioden-Signal-Halteabschnittes 1 bis 2
Variante der Motorregelung 1 bis 4

zur Doehler & Haass Homepage

Das + in der Spalte System kennzeichnet die Decoder, die sowohl SELECTRIX als auch ein zweites System kennen.

D&H Lokdecoder-Programmierung

Standard-Parameter

Lokadresse Adrs 1 bis 111
Höchstgeschwindigkeit Velo 0 bis 7 (0=Gleichstrom)
Anfahr-/Bremsverzögerung Acce 1 bis 7
Motorimpuls Impw 1 bis 4
Anzahl Bremsabschnitte Stop 1 oder 2



Preisliste





















































Erweiterte-Parameter (lesen über 00-111, programmieren über 00=VAI)

V

Vertauschen von Anschlüssen

0 bis 7
0 = Gleisanschlüsse vertauschen
1 = Gleis- und Motoranschlüsse vertauschen
2 = Gleis- und Lichtanschlüsse vertauschen
3 = Gleis-, Motor- und Lichtanschlüsse vertauschen
4 = nichts vertauschen (Standardwert)
5 = Motoranschlüsse vertauschen
6 = Lichtanschlüsse vertauschen
7 = Motor- und Lichtanschlüsse vertauschen

A

Wirksamkeit der Anfahr-/Bremsverzögerung

1 bis 2
1 = immer wirksam (Standardwert)
2 = nur in Halteabschnitten wirksam

I

Variante der Motorregelung

1 bis 2
1 = sehr hart
2 = hart
3 = weich (Standardwert)
4 = sehr weich (für Glockenankermotoren)

Achtung: Nach dem Lesen oder Programmieren der Erweiterten-Parameter müssen die Standard-Parameter (Adresse usw.) neu programmiert werden!
